[피지컬 컴퓨팅] 아두이노 - 3. 전기 신호의 종류와 움직임

📌 디지털 신호란?

• 디지털 신호란 시간에 따라 0과 1로 표현되는 신호
• 특정한 시점에 0 또는 1의 값을 갖기때문에 불연속적 신호라고도 함



디지털 신호와 비트

▪ 아두이노에서는 0V(볼트)를 LOW, 5V를 HIGH로 표현

▪ 정보를 나타내는 디지털 신호의 단위는 비트(bit)

▪ 비트 수가 증가할 때 표현할 수 있는 경우의 수 : 2n

▪ 아스키코드는 7bit로 알파벳, 숫자, 특수 문자를 표현



아두이노에서 디지털 신호를 사용하는 방법

▪ 아두이노 시뮬레이터에서 실습하는 아두이노 보드의 모델명은 아두이노 우노(UNO)

▪ 아두이노 우노 모델에는 0번부터 13번까지 총 14개의 디지털 핀이 존재



📌 아날로그 신호란?

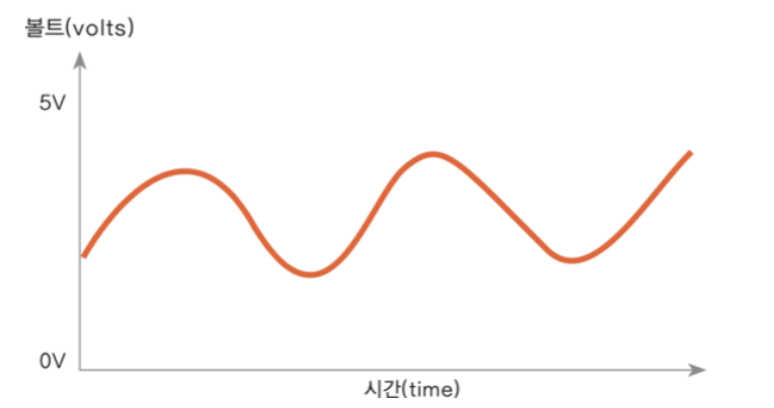

▪ 아날로그 신호는 시간에 따라 연속하는 값을 표현

▪ 즉, 0과 1뿐만 아니라 그 사이에 있는 0.1, 0.2도, 0.1과 0.2 사이에 있는 0.11, 0.12도 표현



아두이노에서 아날로그 신호 사용하는 방법

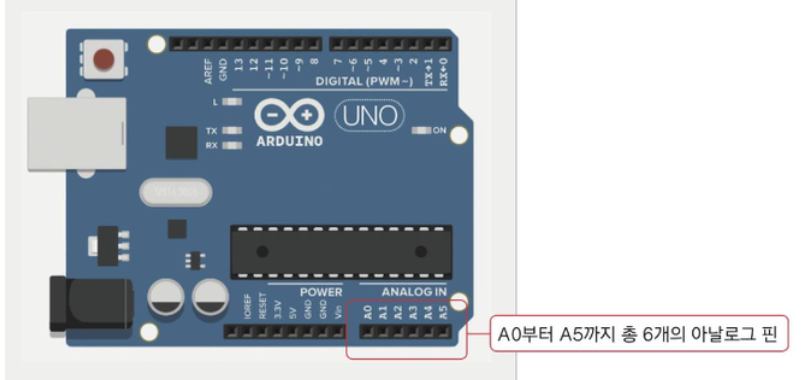

아두이노 우노에는 아날로그 입력을

받을 수 있는 핀이 A0, A1, A2, A3, A4, A5까지 총 6개

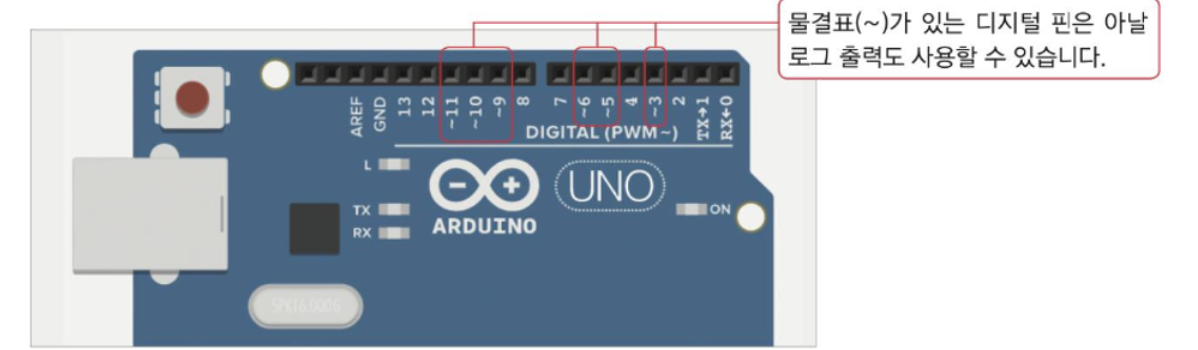

▪ 펄스 폭 변조 기능을 하는 PWM을 통해 디지털 신호를 마치 아날로그 출력처럼 사용

▪ 아두이노 보드의 디지털 핀 번호 앞에 물결표(~)가 있는 핀이 PWM을 지원하는 디지털 핀

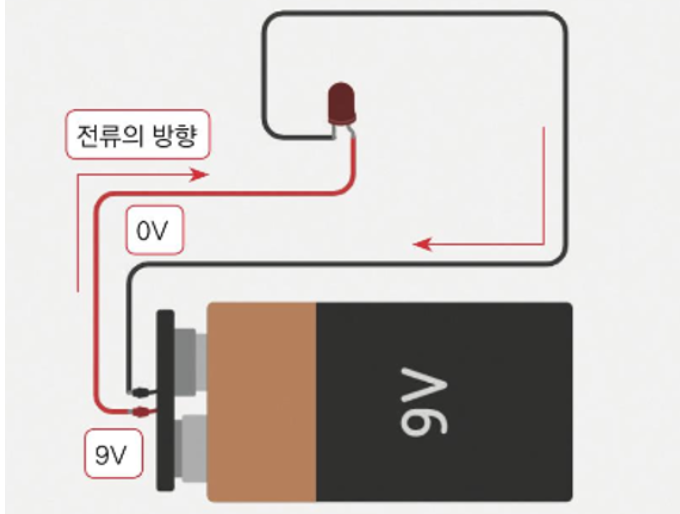

전압과 전류란?

▪전압은 전류를 흐르게 하는 힘

▪ 전류는 전하가 이동하는 현상 (전압 차이에 따라 전류가 흐름)

▪물이 높은 곳에서 낮은 곳으로 흐르듯 전류도 높은 전압에서 낮은 전압으로 흐름
